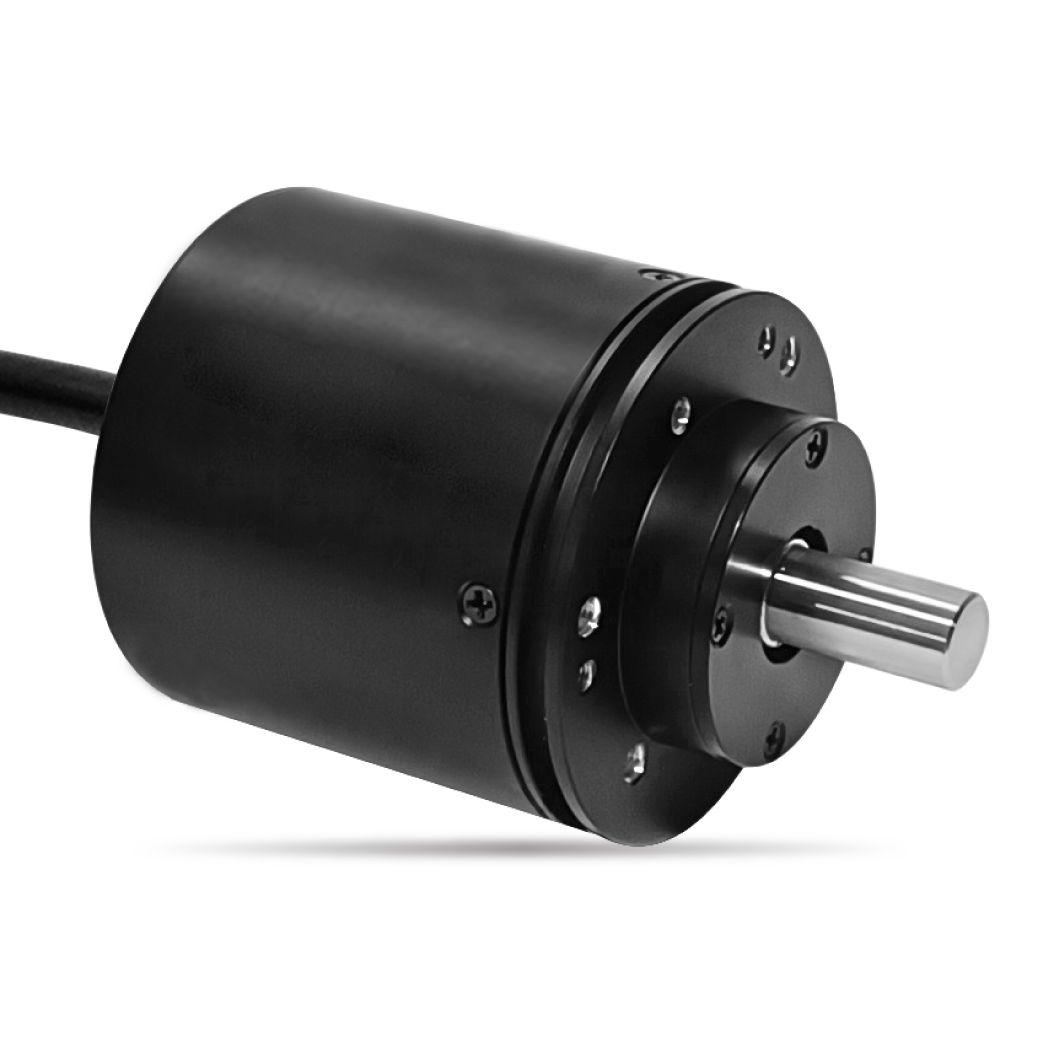

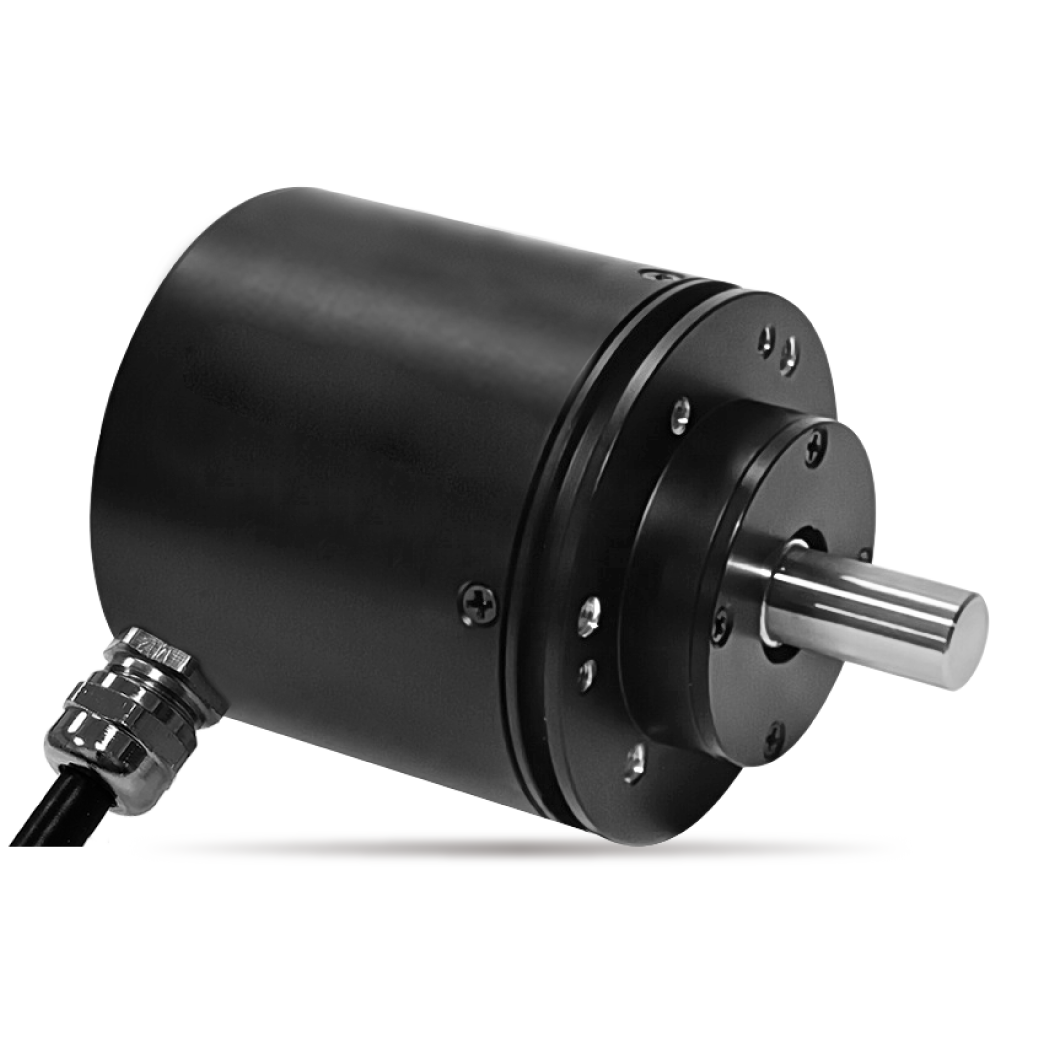

磁性編碼器
最大圈數
高防護等級
內含一對精密滾珠軸承
重載型
抗磁干擾
螺釘&伺服安裝
防護等級
外殼IP67；軸IP65,可選IP67
啟動力矩
<50mN·m
預期壽命
>100,000,000
質量
Approx.360g
外殼
鋁合金
軸
不銹鋼
軸負載
徑向80N, 軸向40N
軸徑
φ6/ φ8/ φ10/ φ12
工作溫度
-30℃～+105℃
儲存溫度
-30℃～+105℃
振動
100m/s²,55Hz~2000Hz (EN 60068-2-6)
沖擊
100m/s²,6ms (EN 60068-2-27)
ESD
接觸放電±8KV，空氣放電±15KV，EN61000-4-2:2009
EMS
100V/m (80MHz～1GHz，1KHz80% 調幅)，EN61000-4-3:2006+A1:2010
標準型號
EAMD58A-S1-W1212BA
工作電壓
9V-30V
工作電流(無負載)
單圈≤70mA, 多圈≤130mA
單圈分辨率
4096 (12 Bit) ; 最高16384 (14 Bit)
多圈分辨率
4096 (12 Bit)
信號類型
SSI差分
碼制
二進制 / 格雷碼
信號電平
TTL
更新速度
10μs
絕緣電阻
>1000MΩ (500V.D.C)
介質耐壓
1 min (500V.A.C)
特殊軸型
可根據客戶要求定做特殊軸長、特殊軸徑、軸上特殊加工（銑平面、開槽、端部打孔、側面打孔等）和盲孔
